2、特点总结：
①在凸透镜成像中，判断“实像”与“虚像”的方法
利用凸透镜成像时，凡是实像都是倒立的，并且都能够在光屏上显示出来；凡是虚像都是正立的，虚像不能在光屏上显示出来。注意，这里所说的“正立”或“倒立”都是相对于物体放置的情况而言的，如果所得到的像跟物体放置的情况相同，就称为正立的像，反之就称为倒立的像。
②两个分界点
凸透镜的焦点是成实像和虚像的分界点、当物体位于焦点以外时，成倒立的实像；当物体位于焦点以内时，成正立的虚像，凸透镜的2倍焦距点是成放大和缩小实像的分界点，当物体位于2倍焦距以外时，成缩小的实像；当物体位于2倍焦距以内（但在焦点以外）时，成放大的实像。即1倍焦距分虚实，2倍焦距分大小。
③在利用凸透镜成放大实像时，像、像距、物距太小的变化情况是：
像变大，像距也变大，物距变小。
像变小，像距也变小，物距变大，
利用凸透镜成实像时，像与物在透镜的两侧；利用凸透镜观察物体放大的虚像时，像与物在透镜的同侧，且物过焦点后向透镜移动的过程中，像的放大倍数逐渐减小。
3、实际应用：
a、幻灯机的使用：幻灯机的镜头相当于一个凸透镜，透明的幻灯片相当于物体，银幕相当于光屏。为了使观众看到正立的像，幻灯片要倒着插在架上。
b、放大镜：是一个短焦距的凸透镜，让物体到凸透镜的距离小于焦距，透过凸透镜可以看到物体正立、放大的虚像。
c、照相机的使用：照相机的镜头相当于一个凸透镜，胶卷相当于光屏。照相时，景物到镜头的距离（物距）应大于2倍焦距，此时胶卷到镜头的距离（像距）在2倍焦距和1倍焦距之间。若要调节物距，一般是移动照相机，调节像距时，是旋转调焦环，调节镜头到胶片的距离，镜头往前伸，像距变大；镜头往后缩，像距变小。要想得到清晰的像，在调节像距的同时，必须调节物距；在调节物距的同时，也必须调节像距。
【典型例题】
例1、下图1中画出了光线通过透镜前后的方向，在图中画出适当类型的透镜。
图1 图2
解析：
已知入射光线和出射光线的方向，确定所用的光学器材。这类问题被称做光学的“黑箱”问题。这类问题有个非常简单的方法，因为要借助于直尺，所以称为“辅助法”或“工具法”用直尺如图1中虚线压在图上，尺的上边沿着入射光线摆放，然后观察这条光线的折射光线是否露出来，如果露出来（如本图）则不秃（凸），即是凹透镜。注意光线经凸透镜折射后靠近主光轴，所以压在尺的下面，看不见，就好像没有头发一样，是个秃子，取其与“凸”的谐音，就能记住应该是凸透镜；相反，则不秃，不凸（秃）就是凹透镜；如果秃（凸），就是看不到折射光线，则是凸透镜，所以本题应该是凹透镜。
答案：如图2所示。
例2、请画出图中入射光线经过透镜后的折射光线。
图3 图4
解析：
图3中经过凹透镜焦点的光线经凹透镜折射后平行于主光轴射出；根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后过另一侧焦点；过光心的光线传播方向不变。所以作图方法如下。
答案：
例3、某同学在做凸透镜成像的实验时，保持凸透镜稳定镜位置不变，如图所示，先后使蜡烛位于a、b、c、d四点，并分别调整光屏的位置，关于a、b、c、d四点的成像情况，他归纳出下列说法，其中正确的是（ ）
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，成等大倒立的实像
D．烛焰位于d点时，成放大的虚像
解析：
根据凸透镜成像规律可知：一倍焦距分虚实，二倍焦距分大小，在成实像时具有“物近像远像越大”。所以根据此结论可判断，烛焰位于a点时，离透镜的距离最远，且在u>2f，所以在光屏上成倒立、缩小的实像，且像最小，故选项A正确；在b和c点时，因f＜u＜2f，所以成倒立、放大的实像，大于c点比b点离透镜近，故c点所成的实像最大，故选项B正确，选项C错误；当在d点时成一个正立、放大的虚像，故选项D也正确。
答案：ABD
例4、如图3所示，将平面镜放在垂直于凸透镜主光轴的位置，凸透镜和平面镜相距为d，一束平行于凸透镜主光轴的光线射向透镜，经平面镜反射后会聚于两镜的中点A，则此凸透镜的焦距为（ ）
A. d B.
C.
D.
解析：
本题将凸透镜与平面镜结合在一起进行考查，平行于主光轴的光线经凸透镜后会聚到焦点上，但光线还未到达焦点时，就被一平面镜反射了，由图可知，如果没有平面镜的话，光线应会聚在平面镜后点A的像点上，由平面镜成像规律，A的像点到平面镜的距离与点A到平面镜的距离是相等的，所以焦距
，本题答案为C。

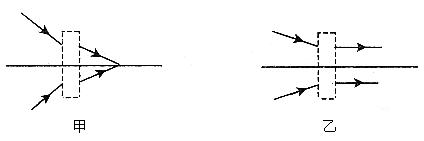

例5、如图画出了光线通过透镜前、后的方向，请在图中虚线框内画出适当类型的透镜。
解析：
甲图中的透镜使光线的会聚点向后移动了，这说明透镜对光线起到了发散的作用，所以甲图中应为凹透镜。乙图中的透镜将本应聚集于一点的光线变成了平行光线，这也是对光线起到了发散的作用，所以乙图中也应为凹透镜。答案：凹透镜凹透镜。
评注：此类题在判断透镜的类型时，关键是看透镜对光线起到了什么样的作用，本题除了利用以上方法进行判断外，还可比较折射光线与入射光线，看它们是相互“靠近”还是相互“远离”（即折射光线与入射光线相比，是“偏离”了主光轴，还是“偏向”了主光轴）。如果折射光线相互远离，透镜对光线起发散作用，应为凹透镜；反之，若对光线起的是会聚作用，则为凸透镜。
例6、下图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线。请在图中画出它们通过透镜后的光路（P、P′是与透镜距离等于2倍焦距的位置）
解析：
本题是一道关于光路的作图问题，主要考查的是凸透镜对光线的作用，凸透镜的成像规律，及光学作图的知识。凸透镜对光线有会聚作用，当光线经焦点射向透镜时，这条光线经透镜后会平行于主光轴射出；当光线经过透镜的二倍焦距处射向透镜后又会怎样呢？因为物体在凸透镜的二倍焦距处所成的像是等大的实像，所以我们可以将左边的点P看作透镜前的一个物点，则点P通过凸透镜所成的像点应在透镜的右边，且这两点是关于透镜对称的，所以这条光线经凸透镜折射后应经过右边的点P′，答案如图所示。
