1、通过类比理解电流、电压的概念，知道电流、电压的单位。
2、知道电流表、电压表的用途和符号，会将电流表、电压表正确接入电路，会正确选择电流表、电压表的量程和正确读数。
3、理解串、并联电路中电流、电压规律。
二、重难点知识归纳及讲解
（一）、电流（I）
1、定义：每秒通过导体任一横截面的电荷量叫电流。
2、计算公式：
3、单位：安培（A）、毫安（mA）、微安（μA）
4、换算关系：1A=1000mA=106μA
（二）、电流表（
）
1、使用规则：
（1）电流表与被测电路 串联 ，不允许将电流表与用电器并联。
（2）电流表接进电路时，应当使电流从其“＋”接线柱流入，从“－”接线柱流出。
（3）注意观察电流表的量程，被测电流不能超过电流表的量程。
（4）不允许把电流表直接接到电源的两极上。
2、认识学生电流表
一般的电流表有三个接线柱，两个量程。
小量程为 0—0.6A，每大格0.2A，每小格0.02A；
大量程为 0—3A，每大格1A，每小格0.1A。
实验室常用电流表的接线柱有两种形式，一种是两个“＋”接线柱，共用一个“－”接线柱，在表上以“－”、“ 0.6”、“3”出现；另一种是两个“－”接线柱，共用一个“＋”接线柱，在表上以“3”、“0.6”、“＋”出现。
（三）、串、并联电路中电流的规律
1、串联电路中，各处电流大小相等，如图：
I1=I2=I3
2、并联电路中，干路电流等于各支路电流之和，如图：
I=I1+I2
（四）、电压（U）
1、电压是使自由电荷发生定向移动形成电流的原因。
2、电压单位：伏特（V）
常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
换算单位： 1kV=1000V 1V=1000mV 1mV=1000μV
3、几种常见的电压值
（1）一节干电池的电压 U=1.5V
（2）一节蓄电池的电压 U=2V
（3）对人体的安全电压 U≤3.6V
（4）家庭电路电压 U=220V
（五）、电压表
1、认识实验室用的电压表
（1）三接线柱：“－、＋、＋”或“－、－、＋”。
（2）两量程：小量程0—3V，每大格1V，每小格0.1V；
大量程 0—15V，每大格5V，每小格0.5V。
2、电压表的使用规则
（1）电压表与被测电路 并联 ；
（2）电压表接进电路时，应当使电流从“＋”接线柱流入，从“－”接线柱流出；
（3）被测电压不要超过电压表的量程。
（六）、串、并联电路中的电压规律
1、串联电路两端的电压等于各部分电路的电压之和，如图：
U=U1＋U2
2、并联电路中，各并联支路的电压相等，如图：
U=U1=U2

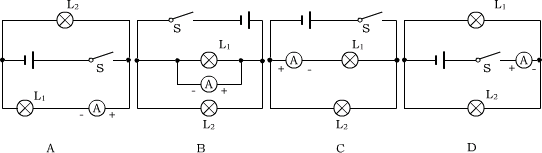

例 1、如图所示，用电流表测量灯L1中的电流的四幅图中，正确的是（）
例 2、如图所示的电路中，闭合S1和S2，电流表
的示数是0.32A，
的示数是0.56A，则
的示数是__________A，
的示数是__________A。
例 3、如图所示，在甲、乙、丙三个圆圈中填上电流表和电压表的符号，并标上各电表的“＋”、“－”接线柱。
