一、选择题

1、一位同学在“组成串联电路的实验”中，观察到灯L1比灯L2暗，则在1min流过灯L1和灯L2的电量Q1与Q2的大小关系是（ ）

A．Q1>Q2 　　　B．Q1<Q2 　　　C．Q1=Q2 　　　D．无法判断

2、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为（ ）

A．M接a，N接b 　　　　　　B．M接c，N接d

C．M接b，N接a 　　　　　　D．M接d，N接c

3、在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（ ）

A．一定是串联

B．一定是并联

C．可能是串联，也可能是并联

D．无法判断

4、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（ ）

A．电流表坏了

B．灯泡L1的灯丝断了

C．两个灯泡都断路

D．灯泡L2的灯丝断了

5、在如图所示电路图中，灯L1、L2、L3是完全相同的，如果A1的示数为I1，A2的示数为I2，A3的示数为I3，那么它们之间的关系是（ ）

A．I1>I2>I3　　　　　　　　　　 B．I1=I2=I3

C．I1=I2<I3　　　　　　　　　　 D．I1>I2=I3

6、如图所示，下列说法正确的是（ ）

A．1是电压表，2、3是电流表

B．1、2是电压表，3是电流表

C．1、2、3是电流表

D．1是电流表，2、3是电压表

7、图中，合上S，电压表指示的是（ ）

A．灯泡L1两端的电压

B．电源两端的电压

C．灯泡L2两端的电压

D．并联灯泡L1、L2两端的电压

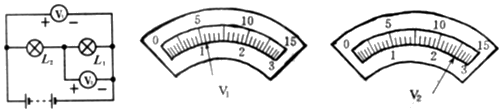

8、在下图所示的电路中电压表V1接“＋”、“15”，电压表V2接“＋”、“3”，当电路闭合后，电压表V1和V2的示数见图，那么灯L2上的电压为（ ）

A．2.45V　　　　　　　　　　　　　 B．6.5V

C．3.00V　　　　　　　　　　　　　 D．3.50V

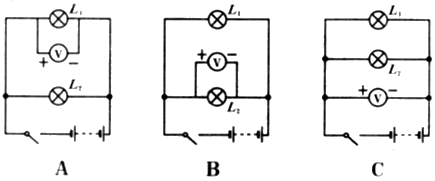

9、下图是用电压表测量并联电路上的电压的三种接法，若电源电压相同，则（ ）

A．A、B两种测法的示数一致，但与C不同

B．A、C两种测法的示数一致，但与B不同

C．A、B、C三种测法的示数都不相同

D．A、B、C三种测法的示数都相同

10、如图所示的电路图中，当开关S闭合后，将发生的现象是（ ）

A．电流表烧坏，灯不亮

B．电流表无明显偏转，灯不亮

C．电压表无示数，灯不亮

D．电压表、电流表都有示数，灯也亮
